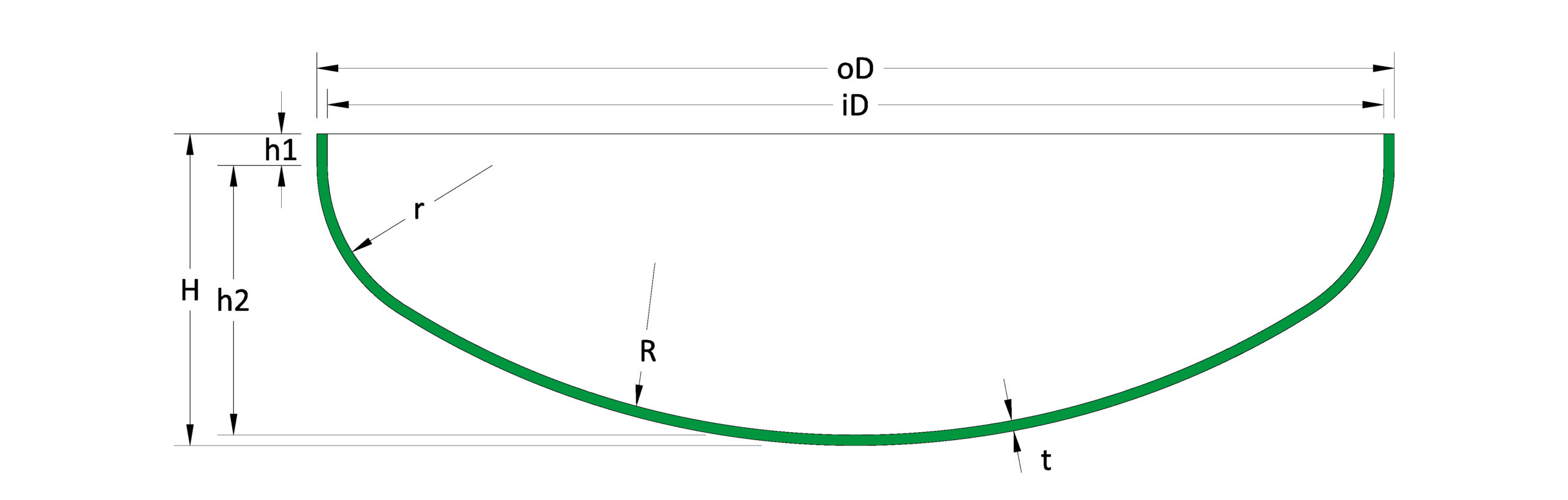

Fondo bombato ellittico 2:1

Tipo Te2


Specifiche tecniche
oD = 168÷6000
R = 0,832 x iD
r = 0,156 x iD
h1 = 0÷100
t = 2÷35
Leggenda simboli
oD = diametro esterno
iD = diametro interno
R = raggio interno di bombatura
r = raggio interno di raccordo
h1 = altezza collarino
h2 = altezza interna a meno dell'altezza del collarino
H = altezza totale esterna
t = spessore
NOTE = le misure indicate sono applicabili in rapporto alle dimensioni dei singoli parametri
